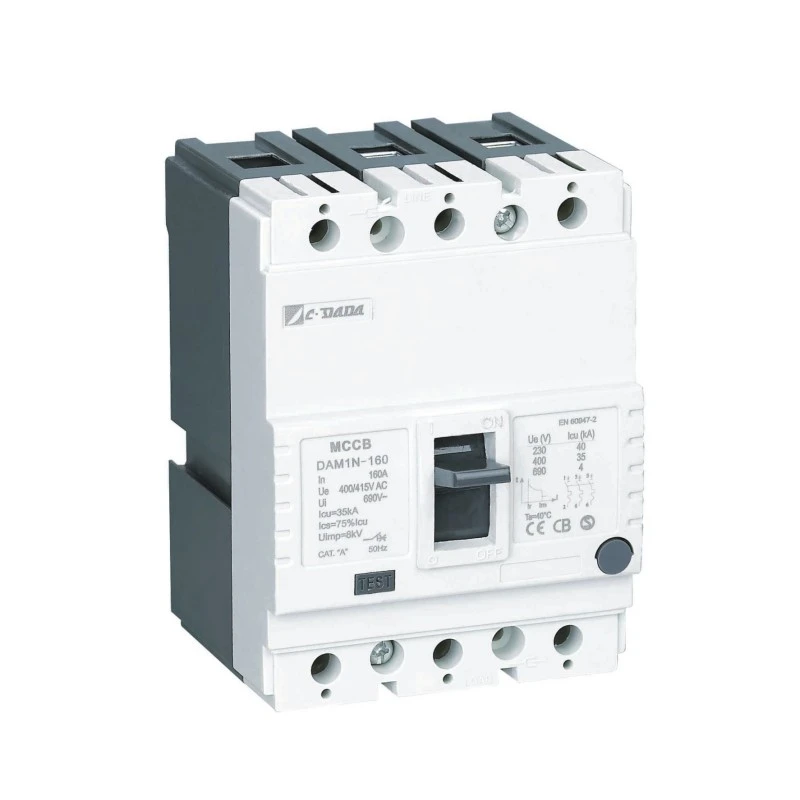

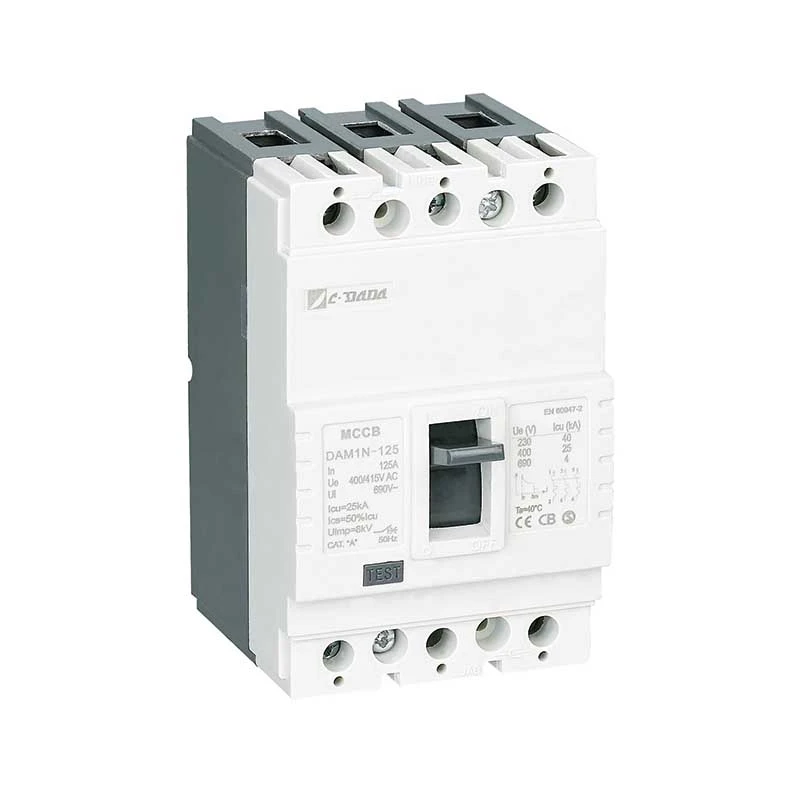

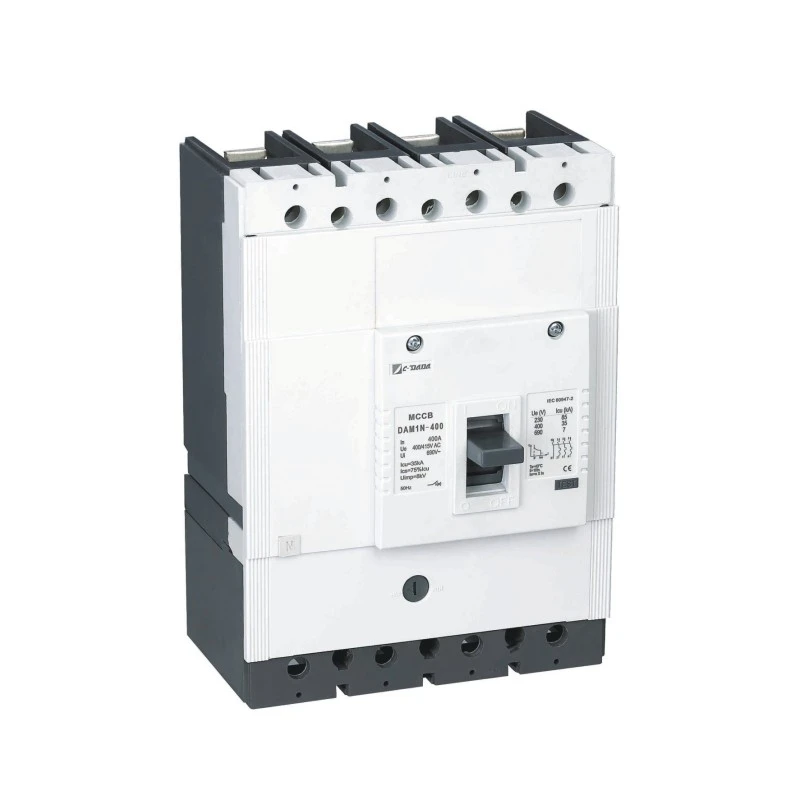

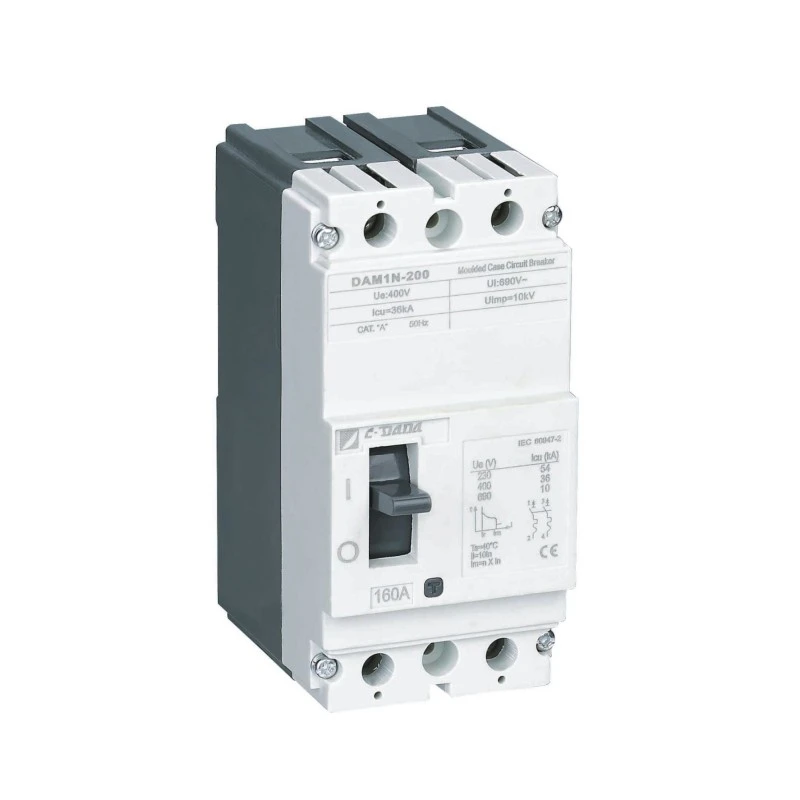

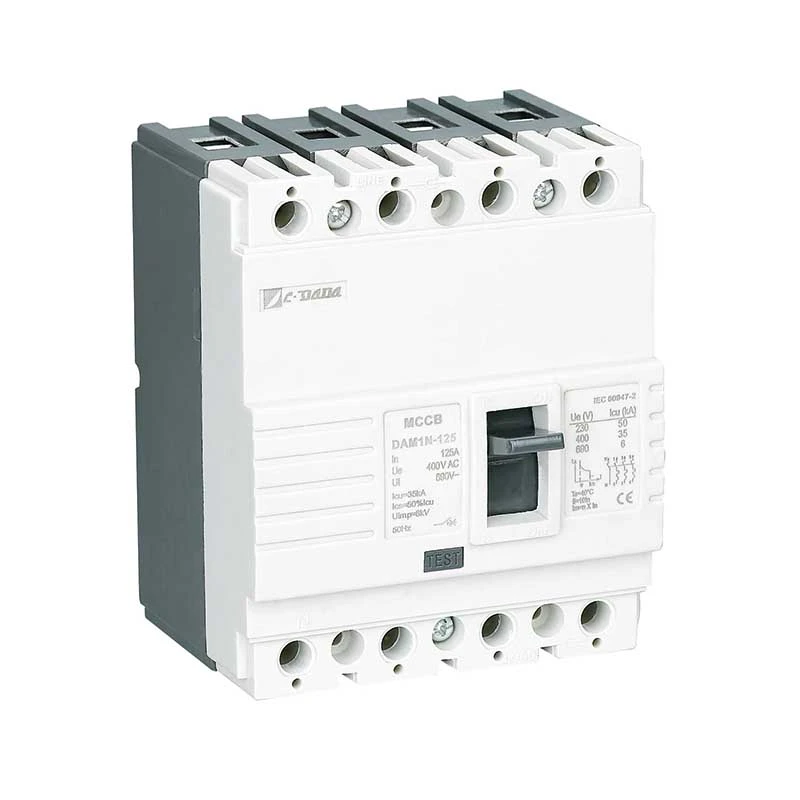

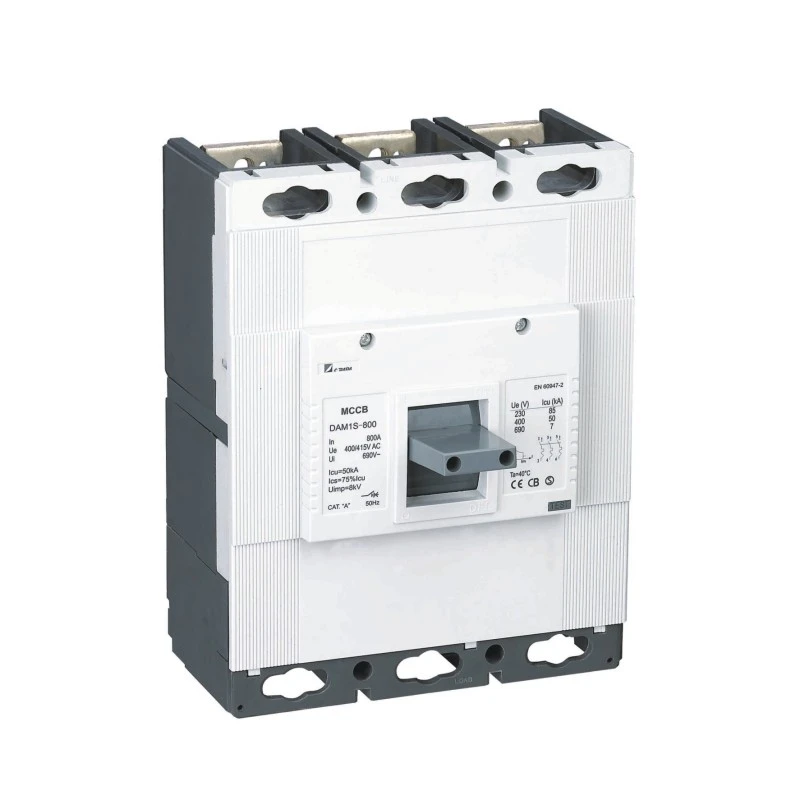

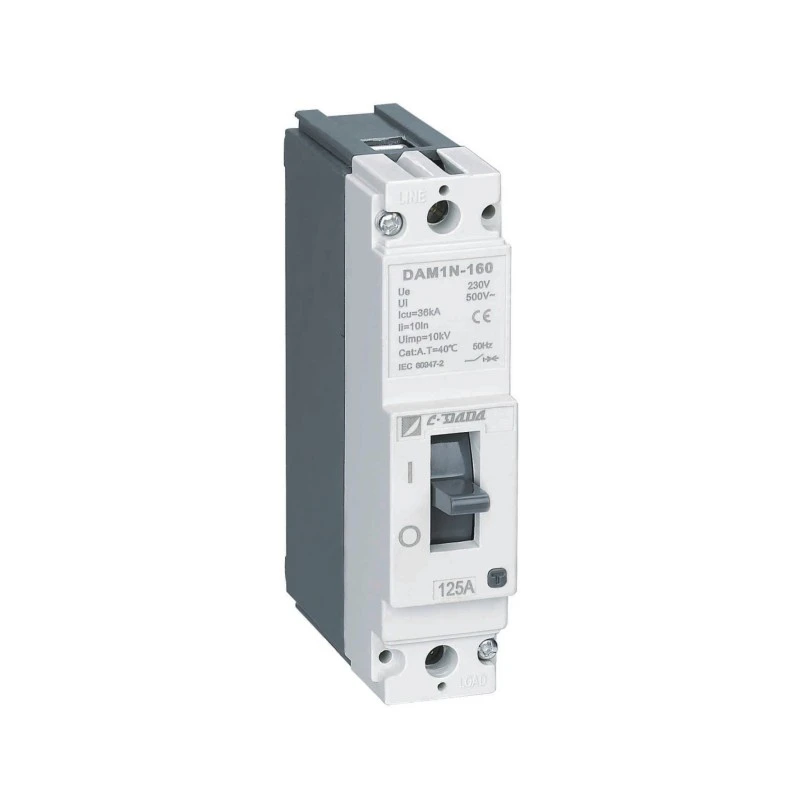

Cineál Seasta Moulded Cás Chuarda Breaker
Model:DAM1 Series
Foinse ardcháilíochta agus ardchéime Sárscaire Ciorcaid Cás Mhúnlaithe de Chineál (MCCB) ó Shanghai DADA Electric-deimhnithe (CE, CB, ASTA), cosaint teirmeach-mhaighnéadach, 12.5A-1600A. Ideal do phainéil tionsclaíocha & tráchtála. Éasca DIN-iarnród nó painéal mount. Fáilte roimh orduithe OEM & mórchóir, roghnaigh CDADA mar do sholáthraí le muinín.
Freastalaíonn sraith DAM1 de shraith DAM1 ar riachtanais aon iarratais, ó úsáideoirí beaga go claochladán tionsclaíoch agus suiteáil dáileadh.
Tá seacht méid fráma ag an tsraith DAM1, suas le 1600A, cumas briseadh suas le 100 kA, voltas oibriúcháin suas le 1000 Volta, freastal go héasca ar éagsúlacht riachtanais chuimsitheacha gabhálais leictreacha agus meicniúla, éagsúlacht réitigh suiteála a sholáthar chun riachtanais aon chórais chumhachta a uasmhéadú.
Le deimhniú domhanda KEMA, ASTA, SEMKO, CB, CE, ROHS; Is é DAM1 an rogha is fearr le haghaidh gléasraí fearas leictreach ar fud an domhain agus OEM.
Sonraíochtaí Eochair
Paraiméadair leictreacha de scoradán ciorcaid cás múnlaithe DAM1 MCCB
| Múnla | cód | Icu (KA) | Ics (KA) | Reatha Rátáilte -In | Ui(V) | ue(V) | Poll | Uimp(V) |
| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125- 160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125- 160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P/4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125 - 160(150)A | 750V | 400/415V | 3P/4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80- 100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 - 1000A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P/4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu: Tástáil O-t-CO (O: ainliú oscailte, CO: ainliú Dún-Oscailte, t:Aga feithimh)
● Ics: Tástáil O-t-CO-t-CO (O: ainliú oscailte, CO: ainliú Dún-Oscailte, t: Fad feithimh)
★ ON/I Suíomh: Léiríonn sé go bhfuil teagmhálacha an bhriseora dúnta. Sa phost seo, tá an luamhán briste sa suíomh barr
★ Seasamh TRIP: Léiríonn sé go bhfuil an breaker oscailt mar gheall ar aon teip (ró-ualach nó ciorcad gearr). Sa chás seo, tá luamhán briste sa suíomh lár idir na poist ON agus OFF. Chun an scoradán, atá i suíomh turais, a thógáil go dtí an suíomh ON; brúigh an luamhán briste síos mar a léirítear leis an gcomhartha OFF
Socrófar an breaker le fuaim "cliceáil". Tar éis sin, tarraing an luamhán mar a thaispeántar ar an gcomhartha AR chun an scoradán a dhúnadh
★ OFF/0 Seasamh: Léiríonn sé go bhfuil teagmhálacha an scoradáin oscailte. Ar an mbealach seo, tá an luamhán briste sa suíomh bun.
Paraiméadair fhisiceacha de scoradán ciorcad cás múnlaithe DAM1-125 MCCB
| Catagóir (EN 60947-2/IE/IE 60947-2) | Seasmhacht |
|
||||||
| Múnla | Poll | Maoin Tréleictreach (V) | fad uaigneas (mm) | Timthriallta Iomlána | Saol Leictreach | Saol Meicniúla | Príomhchiorcad | Ciorcad cúnta |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P/4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P/4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P /4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P /4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P /4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P/4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Prionsabal Oibre & Meicníocht Chosanta
★ Cosaint Teirmeach (Ró-ualach)
Lúbann an stiall démhiotalacha nuair a théitear é ag forshrutha marthanach (> sruth rátáil). Tá an luas lúbthachta comhréireach leis an méid reatha - ag cinntiú tuislithe inbhéartacha ama a dhéanann aithris ar iompar teirmeach cábla, rud a chuireann cosc ar thurais núis agus trealamh á chosaint.
★ Cosaint maighnéadach (Ciorcad Gearr)
Le linn ciorcad gearr (m.sh., céim go céim nó céim-go-talamh), tarraingíonn réimse maighnéadach ardshrutha an plunger solanóideach láithreach, ag scaoileadh an mheicníocht latch laistigh de na milleasoicindí - an locht a ghearradh as sruth sula dtarlaíonn damáiste teirmeach.
Buntáistí táirge
★ Comhlacht agus Clúdach:
Baineadh úsáid as roisín poileistear le gloine snáithín mar ábhar comhlacht agus clúdaigh de réir chaighdeán EN 60512-20-2. Is fearr an t-ábhar seo, ar a dtugtar BMC (Comhdhúil Mhúnlú Bulc) sa litríocht, mar gheall ar luachanna arda leictreacha agus meicniúla agus is féidir leis seasamh in aghaidh teocht 160 ℃ go leanúnach. Ní dhóitear ábhar BMC agus é i dteagmháil le sreang ag teocht 960 ℃ de réir IEC 695-2-1
Bimetal: Is ábhar é Bimetal atá comhdhéanta de dhá mhiotail phláta le comhéifeachtaí síneadh éagsúla i gcoinne teasa. Téiteann an sruth a théann tríd an scoradán suas bithmhiotal. Mar gheall ar éifeacht an teasa seo. lúbann bimetal i dtreo an pláta níos lú síneadh. Ós rud é go n-ardaíonn an teas de réir mar a mhéadaíonn an sruth a théann tríd an scoradán, téitear bimetal níos mó agus lúbann sé níos mó. Ar an mbealach seo, rialaíonn sé an meicníocht oscailt chun an breaker a oscailt.

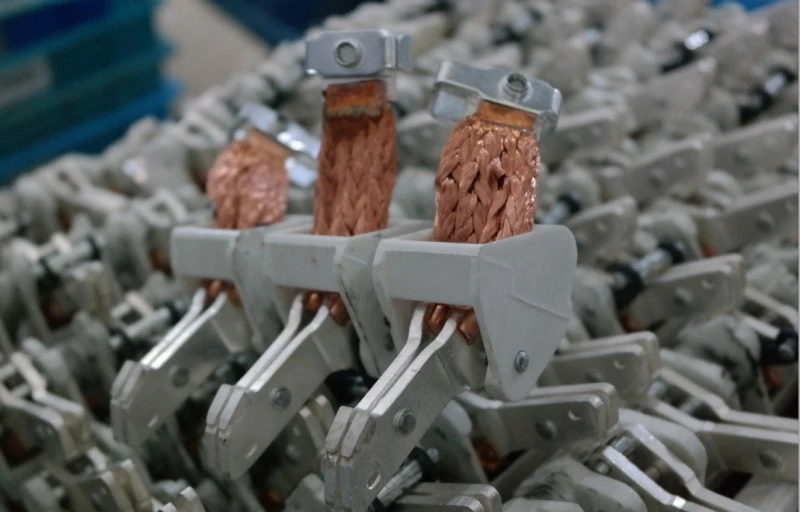

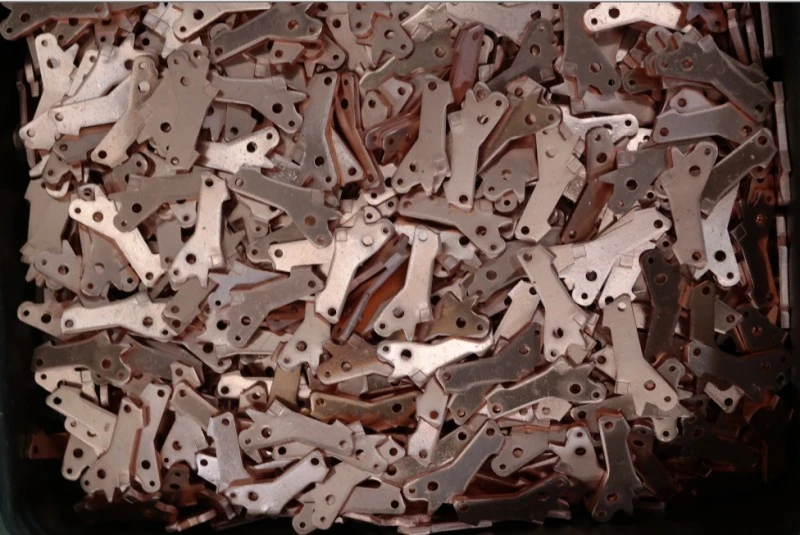

★ Teagmhálacha:
Déantar cóimhiotal teagmhála a chinneadh le haghaidh scoradáin trí luachanna reatha briste agus iompartha agus tógáil a mheas De ghnáth úsáidtear teagmhálacha airgid, graifít, nicil, cóimhiotail wolfram i dteagmhálacha scoradáin, atá déanta as cóimhiotail airgid-graifíte le struchtúr smoothers, i dteagmhálacha seasta (bun), úsáidtear teagmhálacha wolfram airgid, atá níos deacra, i dteagmhálacha gluaiseachta (barr). Cinntíodh struchtúr swaged i dteagmhálacha ag gluaiseacht. Ar an mbealach seo, tá áit ag teagmhálacha cóimhiotal swaged agus crua ar theagmhálacha seasta bog i ngach oscailt dúnta.
Ar an mbealach seo, áirithítear an fhriotaíocht is ísle. Ba chóir go ndéanfadh teagmháil bhog teagmháil leis an teagmhála seasta go han-mhaith ionas go mbeidh friotaíocht íseal teagmhála ann. Mar sin féin, mar thoradh ar fhórsa brú teagmhála iomarcach déantar damáiste do theagmhálacha i dtréimhse níos giorra ná mar is gnách. Tá cóimhiotail teagmhála an-tábhachtach le haghaidh oscailt sláintiúil.
★ Cill Múchtóra Arc (Deighilteoir):
Úsáidtear deighilteoirí chun an stua a fhoirmítear le linn oibriú an bhriseadh ag feidhmiú faoi fhuinneamh a dhíbirt. Cé go bhfuil teagmháil ghluaiste scartha ó theagmháil sheasta, leanann an sruth ag sreabhadh idir teagmhálaithe ar feadh tamaill agus tugtar stua air seo.
★ Múchadh Arc:
Brúitear stua i dtreo deighilteoirí mar gheall ar réimse maighnéadach a foirmíodh timpeall an stua. Ar an mbealach seo, déantar stua a shíneadh agus bíonn sé caol agus briste idir plátaí deighilteoirí (Fíor-5). Mar gheall ar shaintréithe an ábhair a úsáidtear ar bhallaí taobh na deighilteoirí, tagann gás amach mar gheall ar theocht ard de bharr an stua. Tá éifeacht thábhachtach ag an ngás seo ar mhúchadh an stua.
Iarratas
Tá muinín ag CDADA DAM1 de Chineál Seasta Cás-Scrúdóir Ciorcaid Mhúnlaithe (MCCB) thar bhonneagar ríthábhachtach:
★ Tionscail: Muilte cruach, ardáin ola & gáis, gléasraí ceimiceacha
★ Cúram Sláinte: Príomhchláir & boird fodháilte ospidéil
★ Iompar: Comharthaíocht iarnróid, córais bagáiste aerfoirt
★ Tráchtála: Skyscrapers, ionaid sonraí, malls siopadóireachta, ionaid choinbhinsiúin
★ Ionaid Phoiblí: Amharclanna, staidiamaí, foirgnimh rialtais
Buntáistí Suiteáil & Cothabháil
★ Comhtháthú Éasca:
Áirítear le trealamh caighdeánach barraí bus, bacainní céime, agus crua-earraí

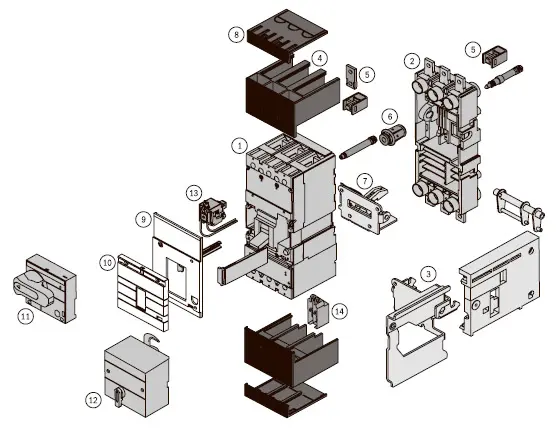

Gabhálais roghnacha: teagmhálacha aláraim, scaoileadh shunt/fovoltais, meicníochtaí oibriúcháin leictreacha

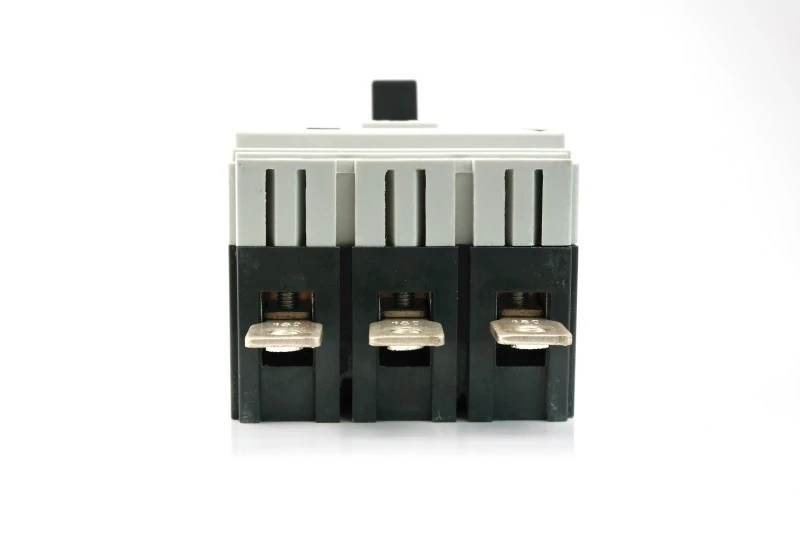

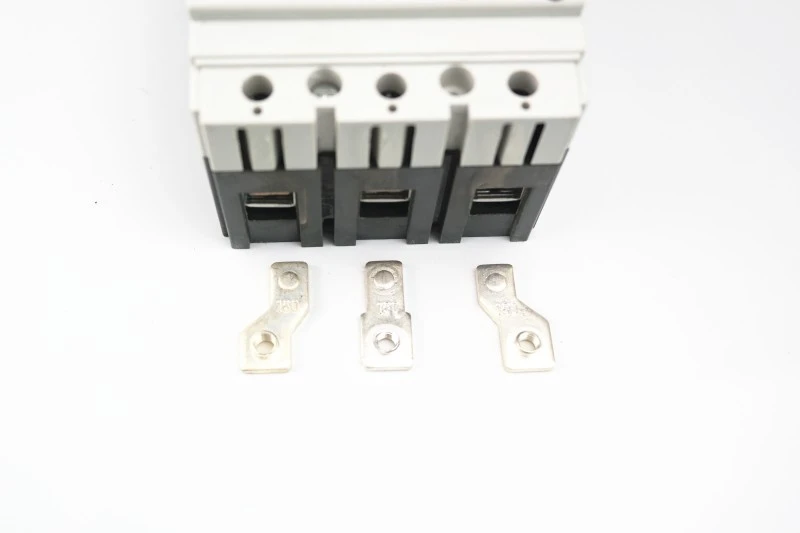

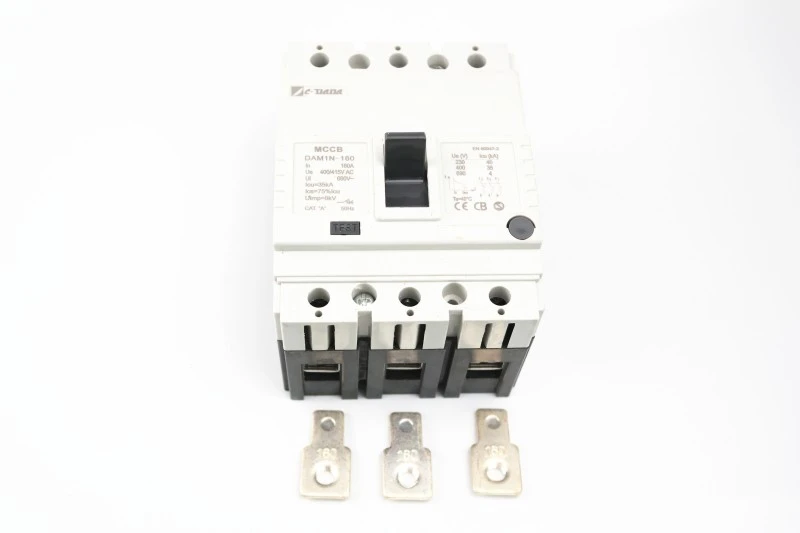

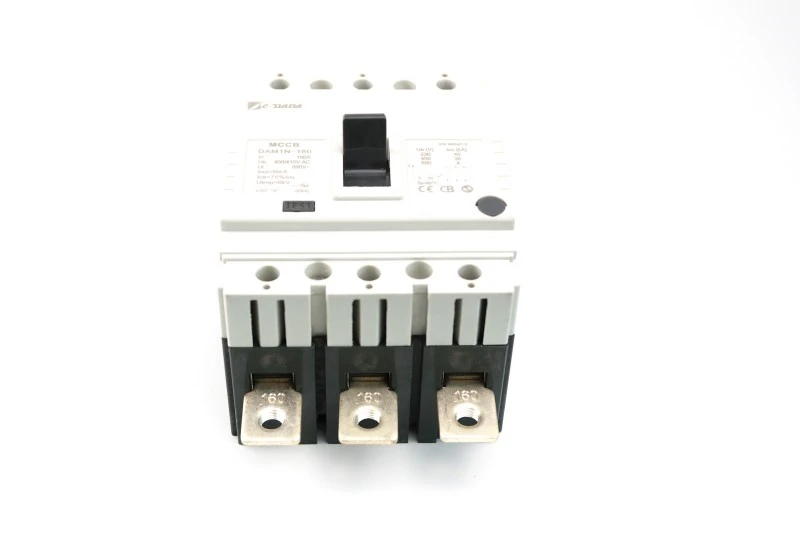

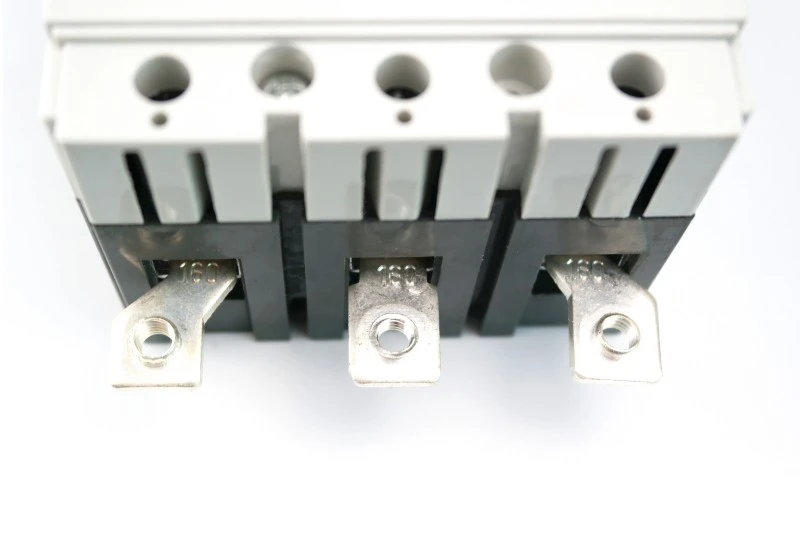

1) Ceangail le busbar leathnaithe (grianghraf 1)

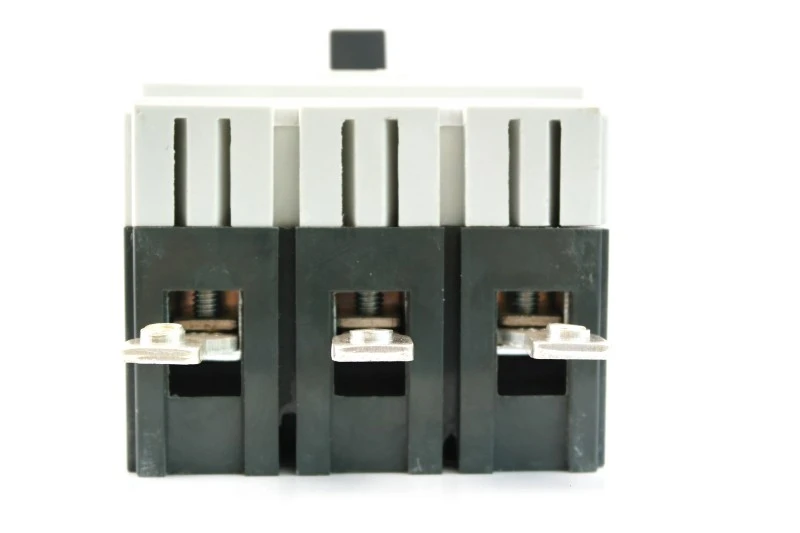

2) Ceangail trí chríochfort scaiptheora (grianghraf 2)

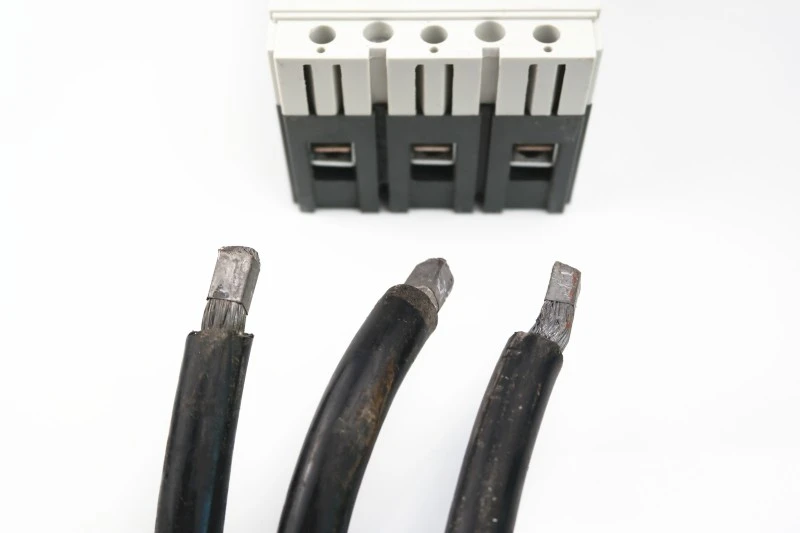

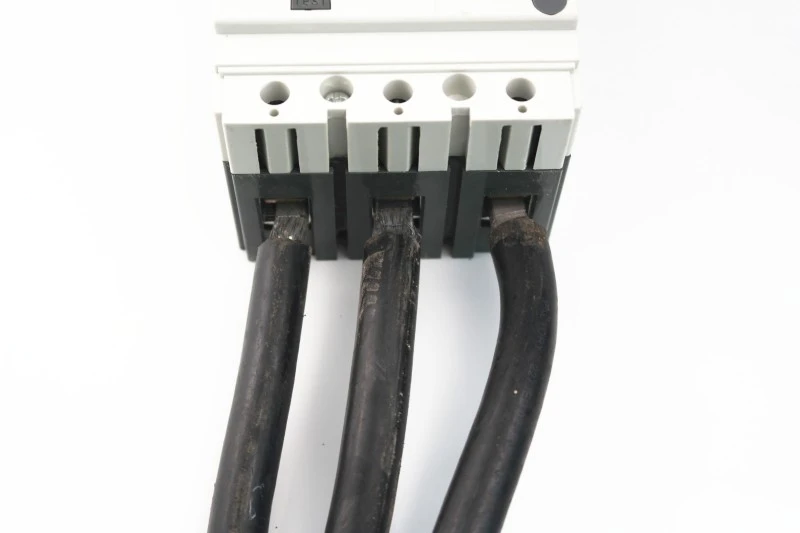

3) Ceangail cábla go díreach (grianghraf 3) gan úsáid a bhaint as lugs cábla.

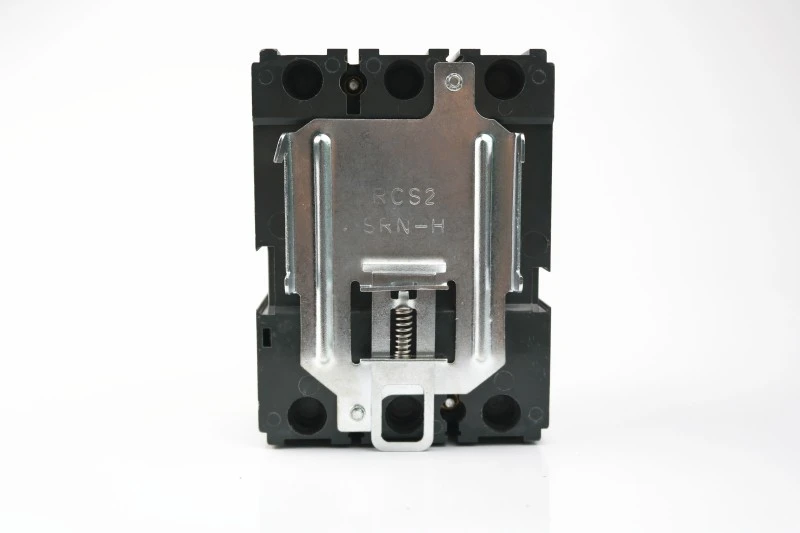

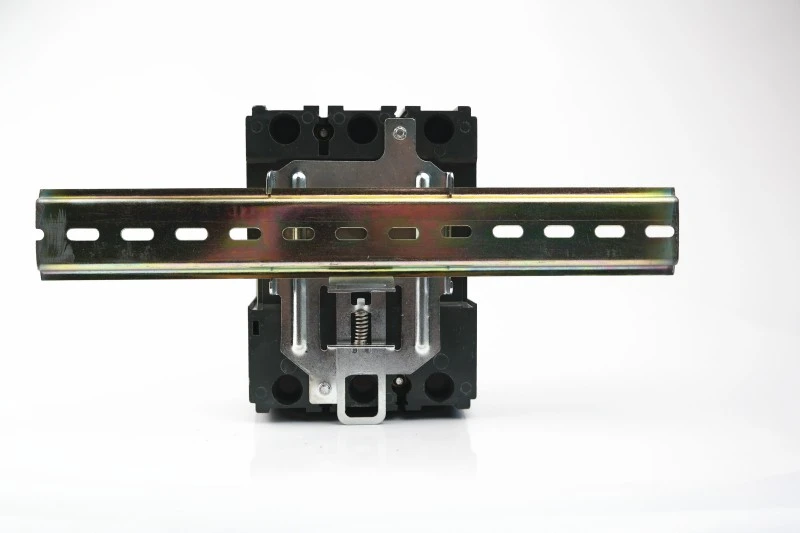

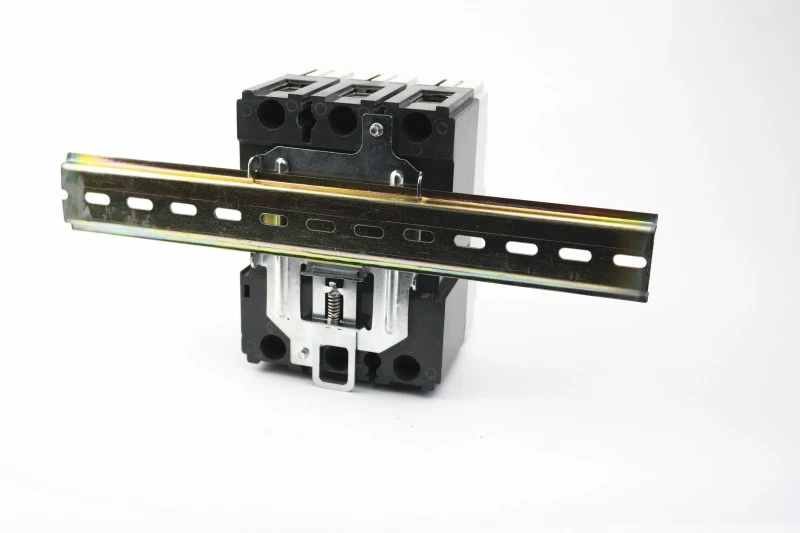

Le cabhair ó clamp speisialta is féidir 125 agus 160 aonad a shuiteáil ar iarnród DIN.
Briste le clamp
clamp le DIN iarnróid
clamp le DIN iarnróid
★ Dearadh Spáis-Shábháil:
10-20% níos éadroime agus níos dlúithe ná roghanna baile
Cumasaíonn sé méideanna imfhálaithe níos lú → costais ábhair & loingseoireachta níos ísle
★ Athshocraigh Úsáideoir-Friendly:
Cuireann tásc soiléir TRIP cosc ar dhubhchaolú na ndall
Deimhníonn “cliceáil” inchloiste rannpháirtíocht mheicniúil chuí
★ Réidh le Todhchaí:
Tacaíonn sé le feisteáin plug-in agus tarraingthe amach (do mhúnlaí roghnaithe)
Ag luí leis na breiseáin monatóireachta cliste
Cén fáth a roghnaíonn CDADA?

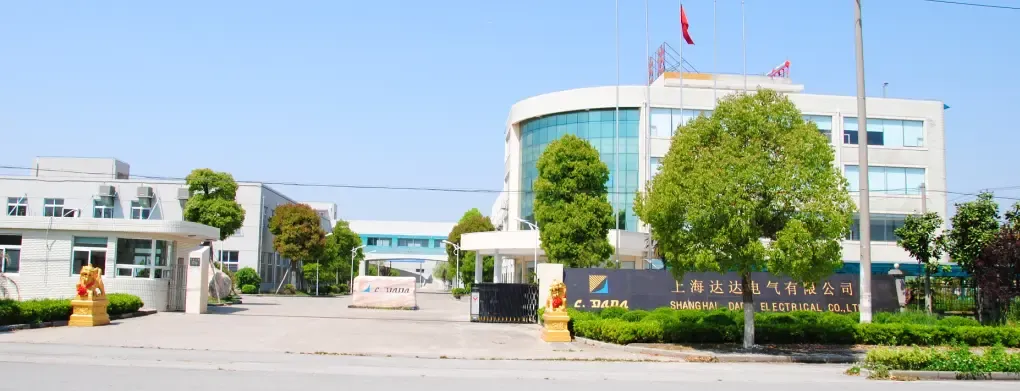

1. Is muid an monaróir tosaigh le 42+ bliain. Ár cuideachta a bunaíodh i 1983, a fhorbairt go han-tapa le linn 40 bliain.

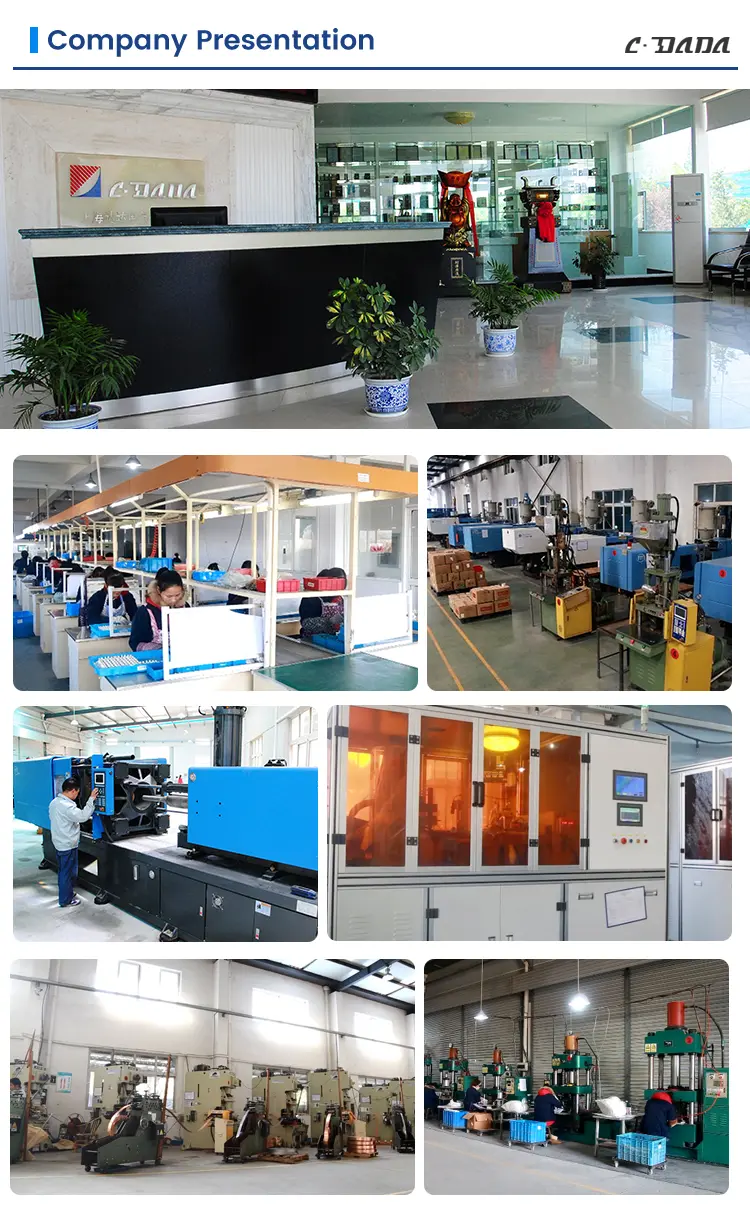

2. Tá limistéar táirgthe 52,400m² ag an nGrúpa, comhdhéanta de 3 mhonarcha, agus fostaíonn sé níos mó ná 500 ball foirne. Tá beagnach deich milliún yuan infheistithe againn chun ár n-oibríocht a leathnú agus ár gceardlanna a uasghrádú.
3. Monarcha arna iniúchadh ag INTERTEK, DEKRA & GMC
4. Cartáin ard-neart, cosaint pailléid, go maith le haghaidh iompair onnmhairithe fad-achair
Ceisteanna Coitianta (FAQ)
C1: An féidir an Scorthóir Ciorcaid Cás Múnlaithe de Chineál Seasta DAM1 a shuiteáil ar iarnród DIN?
A1: Is féidir - is féidir samhlacha 125A agus 160A a shuiteáil ar ráillí DIN ag baint úsáide as an clamp speisialta roghnach. Tá rátálacha níos airde suite ar phainéal amháin.
C2: Cad iad na deimhnithe atá ag an tsraith DAM1?
A2: Tá sé deimhnithe le CE, CB, ASTA, KEMA, SEMKO, agus RoHS, ag cinntiú go gcomhlíontar san AE, sa Mheánoirthear, san Oirdheisceart na hÁise, agus níos faide i gcéin.
C3: Conas a athshocróidh mé an briseadh tar éis turas?
A3: Ar dtús, bog an luamhán go hiomlán síos go dtí OFF (cluinfidh tú cliceáil), ansin tarraing suas go dtí ON é. Ná cuir iallach riamh é go díreach ó TRIP go ON.
C4: An bhfuil feistí cúnta comhoiriúnach?
A4: Is féidir - is féidir teagmhálacha aláraim, teagmhálacha cúnta, scaoileadh shunt / undervoltage, agus oibreoirí leictreacha a chur leis gan díchóimeáil.
C5: An bhfuil an DAM1 oiriúnach chun scoradáin níos sine a athsholáthar?
A5: Go hiomlán. Ligeann a lorg dlúth athsholáthar díreach a dhéanamh ar MCCBanna oidhreachta i bhformhór na bpainéal – rud a shábhálann am agus costais uasghrádaithe.
