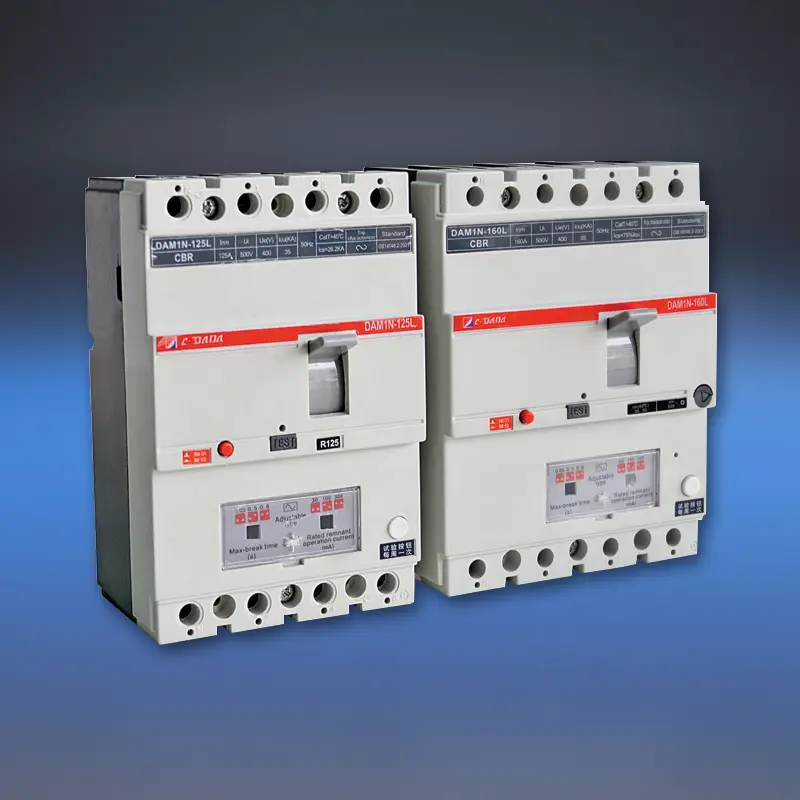

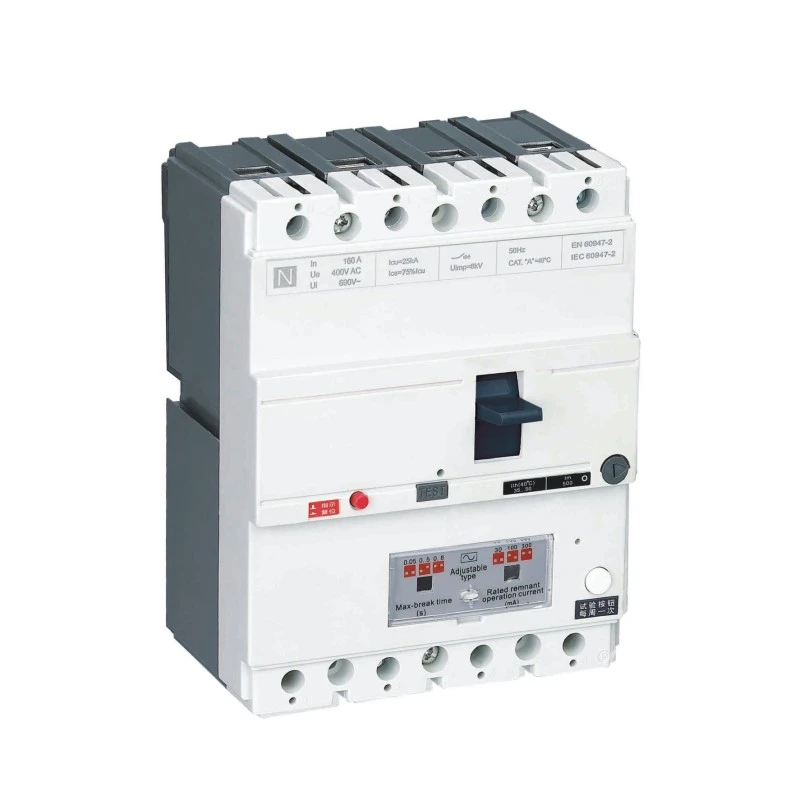

MCCB le Cosaint Sceitheadh

Feabhas a chur ar shábháilteacht leictreachais seachas cosaint ró-ualaithe agus gearrchiorcaid le Sraith CDADA DAM1L MCCB le Cosaint Sceitheadh, scoradán ciorcaid cás-mhúnlaithe comhtháite le feidhm srutha iarmharaigh ionsuite (RCD/ELCB). Deartha ag an monaróir gairmiúil Shanghai DADA Electric CO., TEO de réir caighdeáin idirnáisiúnta, comhcheanglaíonn an sceitheadh ​​MCCB 4P seo dáileadh cumhachta ardfheidhmíochta le braite locht talún saoil agus coigilte dóiteáin.

Arna rátáil ó 10A go 500A ag 400V/415V, tairgeann sé sruth oibriúcháin iarmharach inchoigeartaithe (30mA–1000mA) agus moill ama roghnach – rud a chumasaíonn cosaint shaincheaptha do shábháilteacht phearsanta (≤30mA) nó cosc ​​dóiteáin (100mA–500mA+). Le leictreonaic faoi thiomáint ilchéime, fanann sé ag feidhmiú fiú má theipeann ar chéim amháin nó má thiteann an voltas go 50V, rud a áirithíonn iontaofacht neamh-chomhoiriúnach i mbonneagar ríthábhachtach amhail tolláin, arduithe, moil iompair agus gléasraí tionsclaíocha.

Sonraíochtaí Eochair

Múnla: Sraith DAM1L – MCCB Sceitheadh ​​Talún (MCCB de chineál CBR)

Polannaigh: 4P (caighdeánach; 3P ar fáil ach é a iarraidh)

Reatha Rátáilte (Isteach): 10A – 500A

Voltas Rátáil: 400V / 415V AC, 50Hz

Voltas Inslithe (Ui): 400V (≤160A), 690V (> 250A)

Socruithe Reatha Iarmharaigh (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Inchoigeartaithe: Coigeartú I△n agus am turais ar an láthair (ar an toirt nó moillithe)

Cineálacha Briseadh Acmhainne:

Cineál B: Bunúsach (Inm < 100A)

S Cineál: Caighdeánach

Cineál H: Briseadh ard (> 160A)

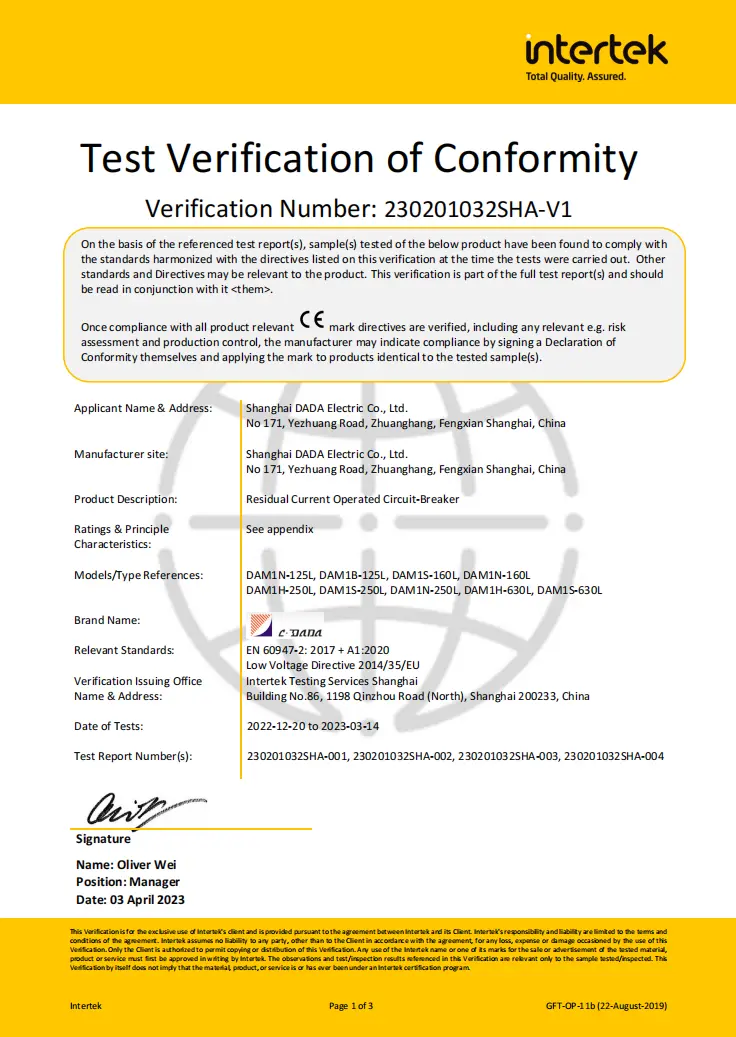

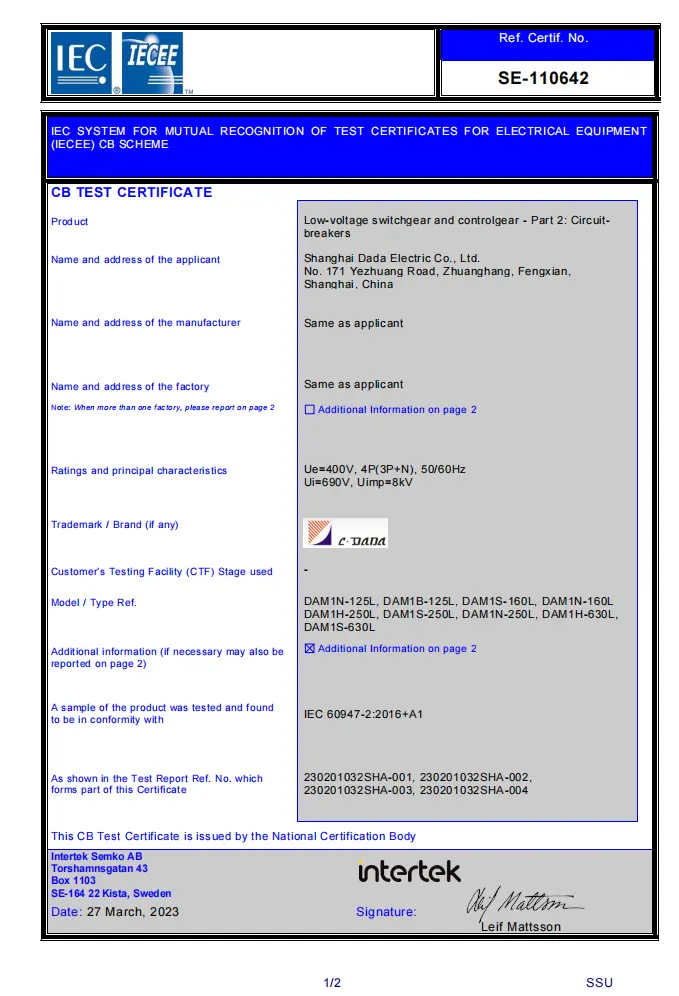

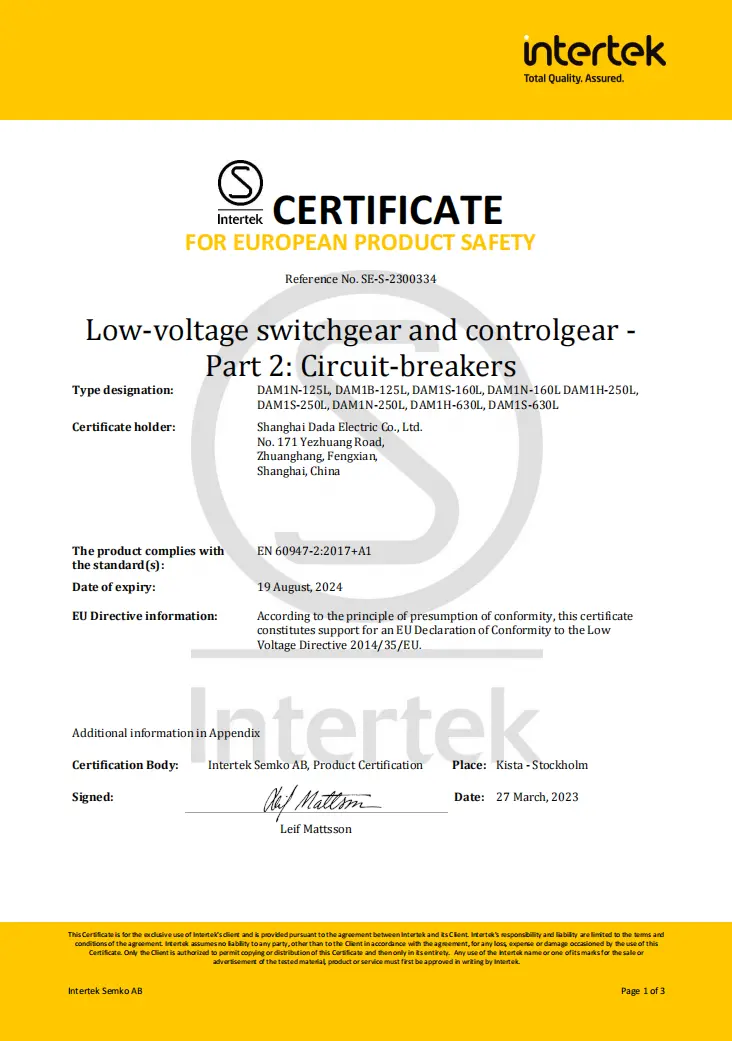

Deimhnithe: CE, CB, SEMKO

Príomhghnéithe:

★ Ciorcad RCD faoi thiomáint ilchéime → oibríonn sé síos go dtí 50V

★ Príomhtheagmhálaithe & arcing ar leith

★ Cnaipe tástála bhrú-go-turas

★ Socrú maighnéadach inchoigeartaithe (0.8–1.0×In)

★ Cumas láidir frith-chur isteach EMI/RFI

★ Raon cúlpháirtí iomlán: turas shunt, teagmhálacha cúnta/aláraim, láimhseáil rothlach

Bileog sonraí teicniúla

Scoradáin Chuarda Sceitheadh ​​Talún (ELCB)
Múnla			DAM1-125L			DAM1-160L
Briseadh Cód Acmhainne			B	N	S	B	N	S
Reatha Rátáilte de mhéid Fráma- Inm (A)			125A			160A
Rátáilte Reatha-I (40,50 nó 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125 - 160(150)A
Ui (V)			690V			690V
ue (V)			400V			400/415V
Líon na bPoll			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(buaic)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(mé)KA/cosф			9/0.5			19/0.5
Tairseach srutha iarmharach (mA)			100-300-500			100-300-500
Moill ama(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Maoin Tréleictreach (V)			2500			3000
fad uaigneas (mm)			≤30/0			≤30/0
Seasmhacht	Timthriallta Iomlána		8000			8000
	Saol Leictreach		1000			1000
	Saol Meicniúla		7000			7000
Catagóir (EN 60947-2/IE/IE 60947-2)	Príomhchiorcad		A/0			A/0
	Ciorcad cúnta		AC-15			AC-15
Faoi Scaoileadh Voltais			√			√
Scaoileadh Shunt			√			√
Teagmháil Cúnta			√			√
Teagmháil Aláraim			√			√
Teagmháil Cúnta agus Teagmháil Aláraim			√			√
Meicníocht Oibriúcháin a Láimhseáil			√			√
Meicníocht Oibriúcháin Leictreach			√			√
Clúdach críochfoirt			√			√
Deighilteoir céime			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Meáchan	Leagan seasta 3P/4P		-			-
	Leagan breiseán 3P/4P		-			-
	Tarraing amach leagan 3P/4P		-			-

Cén fáth Roghnaigh CDADA MCCB le Cosaint Sceitheadh?

★ Fíor-Shábháilteacht Chomhtháite

Murab ionann agus modúil RCD breiseáin, tá cosaint sceite ionsuite, calabraithe ag monarchan ag an DAM1L - ag cinntiú comhordú foirfe agus ag fáil réidh le saincheisteanna comhoiriúnachta.

★ Cumhacht Il-Chéim do Chuarda RCD

Theip ar RCDanna luatha má cailleadh céim amháin. Úsáideann dearadh CDADA gach céim chun an leictreonaic chosanta a chumhachtú, mar sin coinníonn sé ag obair fiú le linn caillteanas céime nó fovoltas tromchúiseach.

★ Spriocanna Cosanta Dual i Gléas amháin

◆ 30mA: Comhlíonann ceanglais IEC maidir le cosaint turraing phearsanta

◆ 100mA–1000mA: Cosc ar thinte díghrádaithe inslithe ó lochtanna beaga leanúnacha talún

★ Réimse-Adjustable le haghaidh Coinníollacha Fíor-Domhanda

Íogaireacht mhionchoigeartaithe agus moill ama chun tuisliú núis i dtimpeallachtaí fliucha a sheachaint (m.sh. nigh gluaisteán, feirmeacha) agus sábháilteacht á chothabháil.

★ Iontaofacht Tionscail-Grád

Tá cumas ard briseadh (cineál H), scaradh stua láidir, agus cosaint críochfoirt IP20+ oiriúnach do shuíomhanna crua tráchtála agus tionsclaíocha.

★ Comhlíonadh Domhanda, Luach Áitiúil

Deimhnithe don Eoraip (CE/CB), tíortha Nordacha (SEMKO) - iontach do thionscadail onnmhairithe - le praghsáil iomaíoch ó mhonaróir iontaofa Síneach.

★ Tá ár n-áis déantúsaíochta deimhnithe faoin gCóras Bainistíochta Cáilíochta ISO9001:2015.

Feidhmchláir tipiciúla

Cónaithe Ard-ardú: Príomh-ioncam nó painéil urláir (300mA chun riosca dóiteáin a laghdú)

Tolláin & Fobhealaí: Bonneagar ríthábhachtach óna dteastaíonn braite sceite sábháilte gan teip

Ospidéil & Scoileanna: cosaint 30mA i limistéir fhliucha (saotharlanna, seomraí codlata)

Gléasraí Tionscail: Fothairí mótair le monatóireacht ar locht talún

Láithreáin Tógála: Dáileadh cumhachta sealadach le cosaint pearsanra

CCanna

C1: Cad é an difríocht idir MCCB caighdeánach agus MCCB le cosaint sceite?

A1: Ní chosnaíonn MCCB caighdeánach ach i gcoinne ró-ualach agus gearrchiorcaid. Cuireann an DAM1L braite sruth iarmharach (sceitheadh ​​talún) leis – tuisliú nuair a sceitheann sruth go talamh (m.sh. trí dhuine nó insliú millte), rud a choscann turraing leictreach nó tine.

C2: An féidir liom MCCB RCD 100A a úsáid le haghaidh cosaint phearsanta?

A2: Ach amháin má tá sé socraithe go 30mA. Sainmhíníonn an sruth rátáilte (100A) acmhainn ualaigh; sainmhíníonn an suíomh iarmharach (I△n) an fheidhm sábháilteachta. Chun turraing a chosaint, caithfidh I△n a bheith ≤30mA, beag beann ar In.

C3: Cén fáth a bhfuil cumhacht ilchéime ag teastáil ón gciorcad RCD?

A3: Má tá sé faoi thiomáint ag céim amháin, dhíchumasódh teip aon phas cosaint sceitheadh. Cinntíonn dearadh ilchéime CDADA go bhfanann an RCD gníomhach fiú le linn caillteanas céime nó voltas íseal (síos go 50V) - ríthábhachtach do leanúnachas sábháilteachta.

C4: An bhfuil an MCCB sceite 4P oiriúnach do chórais TT nó TN-S?

A4: Tá - tá sé deartha le haghaidh TT, TN-S, agus córais TF. Briseann an dearadh 4P gach céim agus neodrach, riachtanach do chórais TT nuair nach bhfuil neodrach bunaithe go hiontaofa suas an sruth.

C5: Cén fáth a roghnaíonn CDADA thar chomhcheangail modúlach RCD + MCCB?

A5: Cuireann CDADA DAM1L:

● Lorg níos lú (comhtháite vs dhá fheiste)

● Comhordú ráthaithe (gan riosca easaontais)

● Costas níos ísle & castacht sreangú

● Iontaofacht níos airde (aonad séalaithe amháin)

● Ní féidir coigeartú ar an láthair a dhéanamh le RCDanna íogaireachta fosaithe
