Cad is MCCB ann?

MCCB -scoradán ciorcaid cás múnlaithe— is feiste cosanta ísealvoltais é a dhínascann ciorcad go huathoibríoch nuair a bhraitheann sé coinníollacha ró-ualaithe nó gearrchiorcaid. Murab ionann agus fiús, is féidir é a athshocrú agus a athúsáid tar éis turais. Laistigh den chás múnlaithe, láimhseálann meicníocht turais teirmeach-mhaighnéadach dhá phost: freagraíonn eilimint theirmeach do ró-ualach marthanach, agus imoibríonn eilimint mhaighnéadach láithreach le lochtanna gearrchiorcaid. Is é an toradh ná cosaint a thagann leis an mbealach a n-iompraíonn ualaí leictreacha fíor.

Cathain is ceart MCCB a roghnú: príomhfhriothálaithe ag teacht isteach, painéil dáileacháin trí phas, ciorcaid mhótair mhóra, nó aon phointe ina sáraíonn an sruth gearrchiorcad ionchasach an méid is féidir le MCB a bhriseadh.

Nuair is leor MCB: fo-chiorcaid deiridh le hualaí measartha agus leibhéil ísle locht - cláir chónaithe, soilsiú agus ciorcaid soicéad.

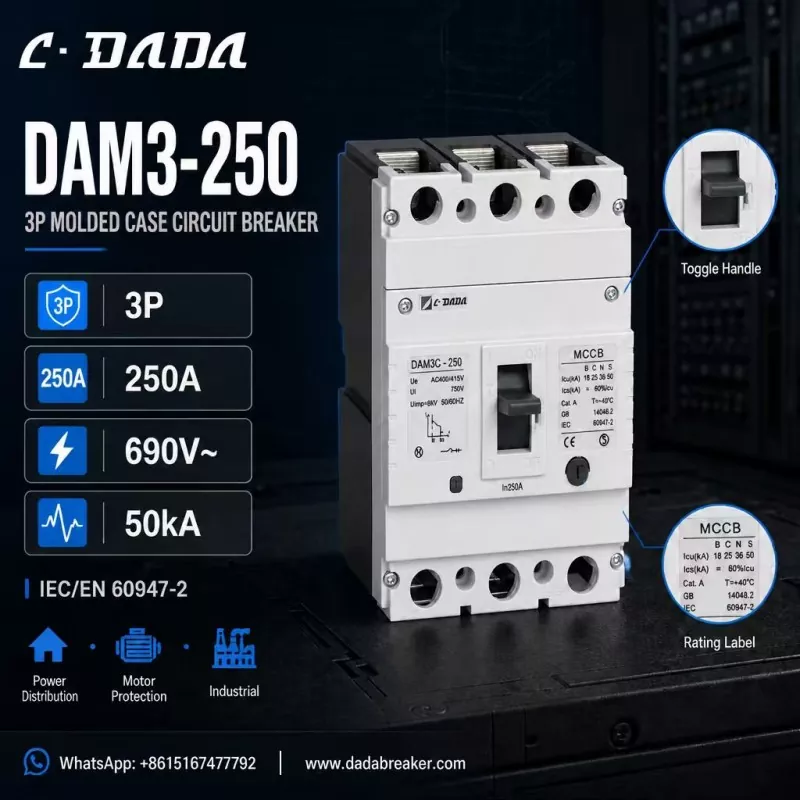

250A three-pole MCCB

Conas an MCCB ceart a roghnú

Reatha rátáilte (I)

1. — an t-ualach leanúnach a mheaitseáil, agus cead a thabhairt do spás tosaithe do shruthanna tosaigh an mhótair.

Cumas briste (Icu / Ics)

2. — a bheith níos airde ná an sruth gearrchiorcaid ionchasach ag an bpointe suiteála. Dá airde an leibhéal locht, is airde an Icu atá uait.

Polannaigh

3. — 3P do chórais trí phas, 4P nuair is gá an neodrach a dhícheangal freisin.

Rátálacha voltais

4. — seiceáil an voltas oibriúcháin rátáilte (Ue), voltas inslithe (Ui) agus seasann ríog (Uimp) in aghaidh an chórais.

Caighdeáin agus deimhniú

5. — IEC/GA 60947-2 Is iad comhlíonadh agus comhartha CE an bhunlíne do thionscadail idirnáisiúnta.

Iarratas

6. — d'fhéadfadh rátálacha fráma éagsúla agus tréithe turais éagsúla a bheith ag teastáil ó thaobh cosanta mótair, dáileadh cumhachta agus suiteálacha tionsclaíocha.

Cén chuma atá ar MCCB 250A dea-shonraithe:

Chun an nithiúil seo a dhéanamh, smaoinigh ar an DAM3-250 ó C·DADA Electric — MCCB trí-cuaille 250A a léiríonn cad atá le lorg san aicme seo feiste:

Cumraíocht 3P

● le sruth rátáil 250A (In), atá oiriúnach do bhoird dáileacháin trí phas

Rátálacha voltais:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Cumas briste suas go dtí 50kA

● — Icu de 18 / 25 / 36 / 50 kA trasna na malairtí B / C / N / S, chun gur féidir le suiteálaithe leibhéil locht a mheaitseáil ag pointí éagsúla den líonra

Comhlíonadh IEC/GA 60947-2 agus GB 14048.2

● Marcáilte CE, le hanla scoránaigh ON/OFF le haghaidh stádas oibriúcháin infheicthe

● Tógtha le haghaidh dáileadh cumhachta, cosaint mótair agus feidhmeanna tionsclaíocha

An loighic taobh thiar den tsonraíocht seo: clúdaíonn fráma 250A, 3 cuaille le cumas briseadh ranga 50kA an chuid is mó de riachtanais tógálaithe painéil agus conraitheoirí - ó phríomhchláir dáileacháin go ciorcaid fhriothálacha mótair - agus ligeann na hathróga iolracha Icu duit costas ceart-mhéid i gcoinne leibhéil locht iarbhír.

Moladh roghnúcháin

● I gcás ciorcaid deiridh suas le ~125A le leibhéil ísle locht, is é MCB an rogha eacnamaíoch.

● Maidir le príomhdháileadh, cosaint mótair agus lascthrealamh tionsclaíoch, roghnaigh MCCB le cumas briste a sháraíonn sruth gearrchiorcaid ionchasach na suiteála.

● Nuair a bhíonn amhras ort, cuir rang a haon suas ar an gcumas briseadh: tá an difríocht costais beag, agus is féidir gurb é an corrlach cosanta an difríocht idir mion-locht agus briseadh mór.

Ceisteanna coitianta

C: Cad é MCCB?

A: Ascoradán ciorcaid cás múnlaitheIs gléas cosanta ísealvoltais in-athshuiteáilte é a dhínascann ciorcad ró-ualaithe nó gearrchiorcaid, atá deartha le haghaidh sruthanna níos airde agus leibhéil locht ná an mionscoradán ciorcaid.

C: Cad a chiallaíonn Icu ar MCCB?

A: Is é Icu an cumas briseadh gearrchiorcaid deiridh - is féidir leis an sruth locht uasta idirbhriseadh. Is é Ics an cumas briseadh seirbhíse, an leibhéal is féidir é a bhriseadh arís agus arís eile agus fanacht ag feidhmiú.

C: Conas a roghnaíonn mé an cumas briseadh do mo MCCB?

A: Roghnaigh rátáil Icu níos airde ná an sruth gearrchiorcad ionchasach ag an bpointe suiteála. Is iondúil go mbíonn gléasanna aicme 36–50kA ag teastáil ó bhoird dáileacháin a bhfuil cumas claochladán ard nó friothálacha fada tionsclaíocha acu.

Q: Cad é an MCCB DAM3-250?

A: Is é an DAM3-250 ná scoradán ciorcaid cás múnlaithe trí-cuaille 250A ó C·DADA Electric, rátáilte suas le 690V le cumas briste suas le 50kA, le haghaidh dáileadh cumhachta, cosaint mótair agus feidhmeanna tionsclaíochta.
