Míníonn an treoir seo conas a oibríonn scoradán ciorcaid miniature 6kA AC, cad a chiallaíonn an rátáil 6kA i ndáiríre, conas a théann cuair turas B, C, agus D i bhfeidhm ar fheidhmíocht, agus conas an chumraíocht reatha agus cuaille rátáilte cuí a roghnú. Sainaithnítear ann freisin botúin cheannaigh coitianta agus soláthraítear seicliosta praiticiúil d’innealtóirí, do chonraitheoirí agus do cheannaitheoirí a dhéanann measúnú ar réitigh MCB ó mhonaróirí amhailShanghai DaDa Electric Co., Ltd.
Clár na nÁbhar
- Cad is Scorthóir Ciorcaid Miniature AC 6kA ann?
- Cén Fáth a Bhfuil Tábhacht ag baint le Cumas Briseadh 6kA?
- Conas a Chosnaíonn Scorthóir Ciorcaid Miniature AC Ciorcad?
- Cad iad na Paraiméadair Theicniúla ar Chóir do Cheannaitheoirí a Sheiceáil?
- Cén tionchar a bhíonn ag Cuar Turais B, C, agus D ar Roghnú?
- Cá n-Úsáidtear Coitianta Briste Ciorcaid Mionsamhla AC 6kA AC?
- Cad iad na Fadhbanna is Féidir leis an MCB Ceart Cuidiú a Chosc?
- Conas is féidir le Ceannaitheoirí MCB 6kA Oiriúnach a Roghnú?
- Botúin Choitianta Roghnúcháin le Seachaint
- Cén Fáth Oibriú Le Monaróir MCB a bhfuil Taithí aige?
- Ceisteanna Coitianta
- Déan teagmháil le Shanghai DaDa Electric Co., Ltd.

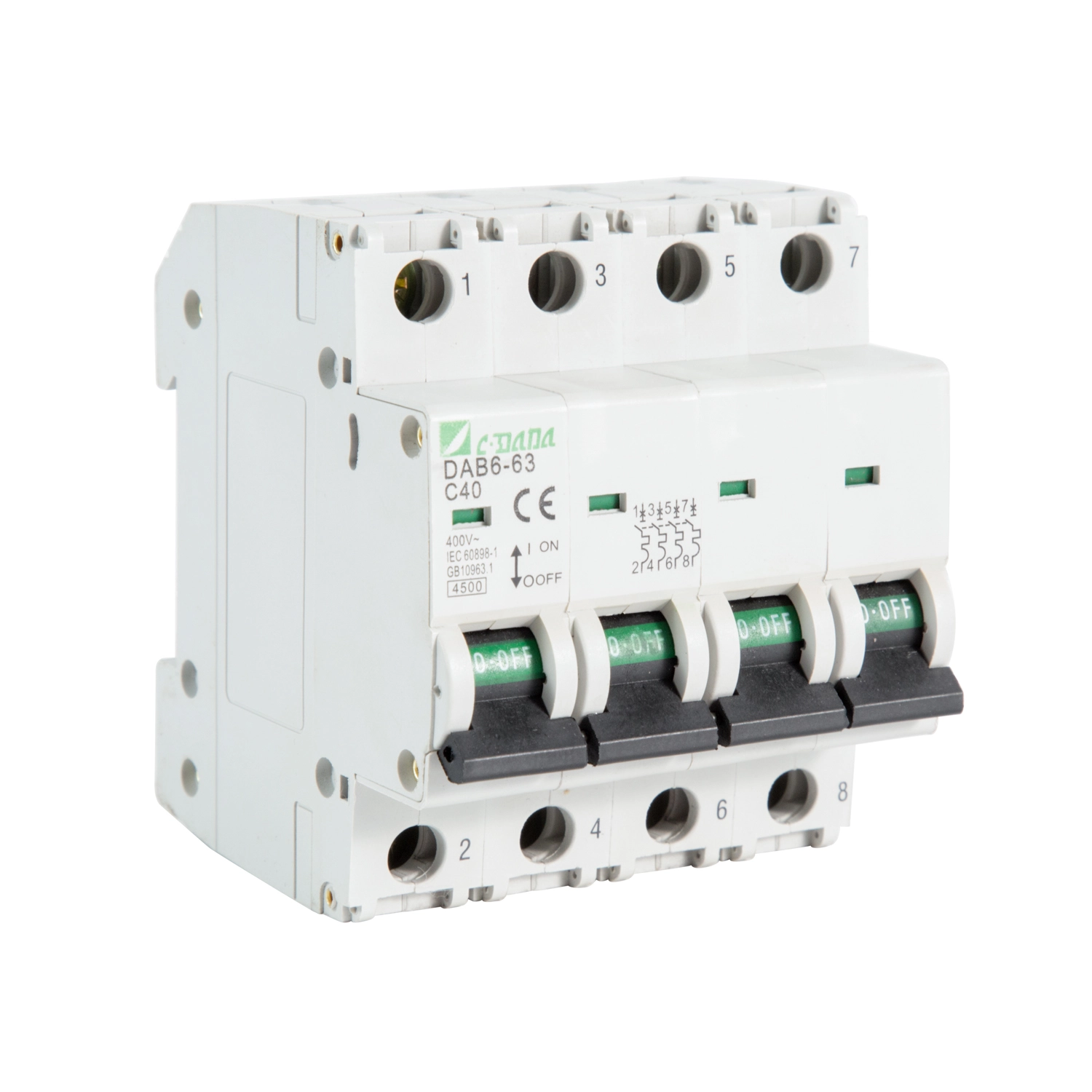

Cad is Scorthóir Ciorcaid Miniature AC 6kA ann?
Is gléas lasctha cosanta é mionscoradán ciorcaid, ar a dtugtar MCB de ghnáth, atá deartha chun ciorcad leictreach a dhínascadh go huathoibríoch nuair a tharlaíonn coinníollacha neamhghnácha reatha. Murab ionann agus fiús traidisiúnta, is féidir MCB a athshocrú de ghnáth tar éis an locht a ghlanadh, rud a fhágann go bhfuil sé áisiúil oibriú agus cothabháil arís agus arís eile.
An téarma6kAtagraíonn sé d'acmhainn rátáilte gearrchiorcaid an scoradáin faoi na coinníollacha tástála is infheidhme. Go simplí, tá MCB 6kA deartha chun sruth gearrchiorcaid ionchasach suas le 6,000 aimpéar a bhriseadh go sábháilte nuair a chomhlíontar na ceanglais shonraithe.
Sonraítear go coitianta i dtáirgí a chomhlíonann IEC/EN 60898-1 paraiméadair amhail sruth rátáilte, voltas rátáilte, minicíocht, toilleadh briste, agus tréithe tuisle meandracha. Féadfaidh raonta MCB tráchtála rátálacha 6kA a thairiscint thar rátálacha reatha éagsúla agus cumraíochtaí cuaille.
Ní hé 6kA gnáthsruth oibriúcháin an bhriseora. Tá MCB 16A, mar shampla, ceaptha chun a shruth rátáilte a iompar faoi choinníollacha sonraithe, agus cuireann an figiúr 6kA síos ar a chumas idirscoir gearrchiorcaid. Freagraíonn an dá shonraíocht seo ceisteanna innealtóireachta go hiomlán difriúil.
Cén Fáth a Bhfuil Tábhacht ag baint le Cumas Briseadh 6kA?
Is féidir le ciorcaid ghearr sruthanna an-ard a tháirgeadh laistigh de thréimhse an-ghearr. Mura féidir leis an bhfeiste cosanta cur isteach go sábháilte ar an sruth locht atá ar fáil ag an bpointe suiteála, d’fhéadfadh go n-áireofaí leis na hiarmhairtí damáiste mór teagmhála, teas iomarcach, teip trealaimh, nó stua leictreach contúirteach.
Mar sin, níor cheart an cumas briste a roghnú ach toisc gur sonraíocht atá ar fáil go coitianta é 6kA. Ní mór an sruth gearrchiorcaid ionchasach ag an bpointe suiteála a mheas, agus ní mór go mbeadh cumas briste leordhóthanach ag an scoradán roghnaithe don chóras sin.
| Paraiméadar | Cad is brí leis | Cén Fáth a bhfuil Tábhacht ag baint leis |
|---|---|---|
| 6kA | Acmhainn rátáilte gearrchiorcaid a bhriseadh | Cinneann an bhfuil an scoradán in ann cur isteach ar an leibhéal locht-sruth sonraithe go sábháilte |
| Reatha Rátáilte (Isteach) | Gnáthrátáil reatha an MCB | Ní mór comhordú a dhéanamh le cumas seoltóra agus leis an ualach a bhfuiltear ag súil leis |
| Voltas Rátáilte (Ue) | Voltas oibriúcháin don iarratas | Ní mór a bheith ag luí leis an gcóras leictreach |
| Cuar Turais | Sainmhíníonn sé an raon tripping maighnéadach meandarach | Cuidíonn sé le tuisliú núis a chosc agus cosaint locht á chothabháil |
| Líon Polannaigh | Líon seoltóirí lasctha/cosanta | Ní mór a mheaitseáil leis an chumraíocht ciorcad |
Léiríonn sonraíochtaí an mhonaróra go bhfuil MCBanna 6kA ar fáil le haghaidh raon rátálacha reatha agus cumraíochtaí voltais, lena n-áirítear córais dáileacháin 230V agus 400V AC coitianta.
Conas a Chosnaíonn Scorthóir Ciorcaid Miniature AC Ciorcad?
Comhcheanglaíonn MCB tipiciúil meicníochtaí cosanta teirmeacha agus maighnéadacha. Tugann an dá fheidhm seo aghaidh ar fhadhbanna leictreacha éagsúla.
- Cosaint theirmeach:Teasaíonn ró-ualach marthanach eilimint dhémhiotalach. Nuair a shroicheann an teocht an tairseach oibriúcháin, scaoileann agus osclaíonn an meicníocht an ciorcad.
- Cosaint maighnéadach:Cruthaíonn sruth gearrchiorcad ard éifeacht maighnéadach láidir a ghníomhaíonn an mheicníocht turas meandarach, ag dícheangal an chuaird go tapa.
- Aistriú láimhe:De ghnáth is féidir an MCB a aistriú de láimh le haghaidh leithlisiú ciorcaid le linn obair chothabhála nó shuiteála.
Déanann an teaglaim seo an MCB oiriúnach do chiorcaid ina bhfuil gá aghaidh a thabhairt ar ró-ualaí fadtréimhseacha agus ar lochtanna tobanna gearrchiorcaid. Comhcheanglaíonn raonta táirgí nua-aimseartha MCB scaoileadh teirmeach agus maighnéadach go coitianta agus féadfaidh siad tréithe B, C nó D a sholáthar ag brath ar an ualach atá beartaithe.
Cad iad na Paraiméadair Theicniúla ar Chóir do Cheannaitheoirí a Sheiceáil?
Is minic a dhíríonn ceannaitheoirí ar rátáil agus ar phraghas reatha agus iad ag breathnú amach ar pharaiméadair eile. Le haghaidh sonraíocht tionscadail iontaofa, ba cheart na saintréithe seo a leanas a sheiceáil le chéile.
| Sonraíocht | Breithniú tipiciúla | Seicphointe Ceannaitheora |
|---|---|---|
| Briseadh Acmhainn | 6kA | Deimhnigh go bhfuil sé leordhóthanach don sruth lochtach ionchasach |
| Reatha Rátáilte | Ag brath ar an iarratas | Comhordú le cumas ualaigh agus seoltóra |
| Voltas Rátáilte | Voltais dáileacháin AC coitianta | Meaitseáil voltas an chórais |
| Minicíocht | 50/60Hz sonraithe go coitianta | Deimhnigh comhoiriúnacht leis an eangach áitiúil |
| Tréith Turais | B/C/D | Meaitseáil an cuar le tréithe inrush a luchtú |
| Cumraíocht Pol | 1P, 1P+N, 2P, 3P, 4P ag brath ar an táirge | Meaitseáil an socrú sreangú |
| Gléasta | Tá iarnród DIN coitianta | Deimhnigh comhoiriúnacht leis an mbord dáileacháin |
| Caighdeáin | IEC/GA 60898-1 nó caighdeán infheidhme eile | Iarr doiciméadú teicniúil agus deimhniú nuair is gá |
Is gnách go soláthraíonn doiciméadú táirge ó mhonaróirí seanbhunaithe na paraiméadair seo le chéile seachas déileáil le toilleadh briste mar shonraíocht iargúlta.
Cén tionchar a bhíonn ag Cuar Turais B, C, agus D ar Roghnú?
Tá cuar an turais ar cheann de na cinntí is tábhachtaí agus MCB á shonrú. Déanann an litir cur síos ar an neasraon ina n-oibríonn an scaoileadh meandarach maighnéadach i gcoibhneas le sruth rátáilte an scoradáin.
| Cuar | Raon Tripping Maighnéadach tipiciúla | Feidhmchlár tipiciúil |
|---|---|---|
| B | 3–5 × Isteach | Ualaí íseal-inrush, soilsiú, ciorcaid fhriotacha |
| C | 5–10 × Isteach | Ualaí ginearálta agus measartha ionduchtach |
| D | 10–20 × Isteach | Ualaí inrush níos airde ar nós mótair agus claochladáin áirithe |
Is minic a bhaineann na raonta seo le tréithe IEC 60898-1 MCB.
Mar shampla, má tháirgeann mótar sruth tosaigh sealadach arís agus arís eile níos airde ná a ghnáthsruth oibriúcháin, féadfaidh cuar ard-íogair turas a dhéanamh gan ghá le linn tosaithe. D'fhéadfadh gléas C-cuar nó D-cuar a bheith níos oiriúnaí, ag brath ar an trealamh agus ar dhearadh iomlán an chiorcaid.
Cá n-Úsáidtear Coitianta Briste Ciorcaid Mionsamhla AC 6kA AC?
Is féidir le scoradán ciorcaid miniature AC 6kA a bheith oiriúnach do go leor iarratas ísealvoltais nuair a thagann an leibhéal locht iarbhír, voltas, reatha, agus riachtanais suiteála laistigh de shonraíochtaí an fheiste.
- Dáileadh cónaithe:ciorcaid soilsithe, ciorcaid soicéad, fearais tí, agus ciorcaid bhrainse.
- Foirgnimh tráchtála:boird dáileacháin oifige, córais soilsithe, áiseanna miondíola, agus ciorcaid trealaimh bhig.
- Painéil rialaithe tionsclaíocha:ciorcaid chúnta, trealamh rialaithe, mótair bheaga, agus ualaí ísealvoltais oiriúnacha eile.
- Seirbhísí tógála:Ciorcaid chúnta a bhaineann le HVAC, caidéil, soilsiú, agus dáileadh ginearálta cumhachta nuair is cuí sonraíochtaí.
- Caibinéid dáileacháin leictreacha:córais cosanta brainse-chiorcaid agus dáileadh modúlach.
Ba cheart an t-iarratas iarbhír a fhíorú i gcónaí i gcoinne doiciméadú táirge an mhonaróra agus ceanglais na suiteála. Níor cheart glacadh leis go bhfuil rátáil 6kA oiriúnach do gach timpeallacht leictreach.
Cad iad na Fadhbanna is Féidir leis an MCB Ceart Cuidiú a Chosc?
Ar cheann de na hábhair imní is mó a bhaineann le ceannach ní hamháin an n-oibríonn briseoir, ach an bhfeidhmíonn sé go comhsheasmhach faoi na coinníollacha ar roghnaíodh é.
1. Ró-ualach Seasmhach
Is féidir le ciorcad a iompraíonn sruth iomarcach ar feadh ró-fhada téamh an tseoltóra agus meathlú ar threalamh roimh am. Tá an scaoileadh teirmeach deartha chun freagairt do choinníollacha ró-ualaithe marthanach.
2. Damáiste Gearrchiorcaid
Ligeann cumas briste oiriúnach don MCB sruth lochtach iomarcach a bhriseadh gan dul thar chumas sonraithe an fheiste.
3. Tripping Núis
Is féidir le cuar turas mí-oiriúnach cur isteach gan ghá nuair a thosaíonn an trealamh. Cuidíonn tréithe B, C nó D a mheaitseáil leis an ualach aghaidh a thabhairt ar an bhfadhb seo.
4. Cothabháil Deacair
Is féidir le MCB modúlach aonrú láimhe áisiúil a sholáthar, ag cabhrú le leictreoirí ciorcaid aonair a aithint agus oibriú orthu gan gá le córas dáileacháin iomlán a dhúnadh síos.
5. Éiginnteacht Soláthair
I dtionscadail B2B, féadann sonraíochtaí teicniúla neamhiomlána a bheith mar thoradh ar tháirgí míchearta, ar fhaomhadh moillithe, nó ar chostais athsholáthair. Laghdaítear na rioscaí seo trí bhileog sonraí táirge soiléir agus paraiméadair theicniúla shainithe.
Conas is féidir le Ceannaitheoirí MCB 6kA Oiriúnach a Roghnú?
Is féidir próiseas roghnúcháin praiticiúil a roinnt ina roinnt céimeanna. Cuidíonn sé seo le hinnealtóirí agus le foirne ceannaigh táirge a sheachaint ó theideal catalóige amháin.
-
Socraigh voltas an chórais.
Deimhnigh an voltas ainmniúil AC agus an bhfuil an t-iarratas aon phas nó trí phas. -
Ríomh nó deimhnigh sruth an dearaidh.
Ba cheart sruth rátáilte an MCB a chomhordú leis an ualach ciorcad ionchais agus le sruth incheadaithe an tseoltóra. -
Aimsigh an sruth gearrchiorcaid ionchasach.
Seiceáil an sruth locht atá ar fáil ag an bpointe suiteála agus deimhnigh go bhfuil an cumas briste 6kA roghnaithe leordhóthanach. -
Déan measúnú ar inrush ualaigh.
Aithnigh an bhfuil mótair, claochladáin, trealamh capacitive, soláthairtí cumhachta lasctha, nó ualaí eile a tháirgeann sruth tosaithe suntasach sa chiorcad. -
Roghnaigh an cuar turas cuí.
Roghnaigh B, C, nó D bunaithe ar na ceanglais ualaigh agus cosanta iarbhír seachas go simplí an rogha is coitianta a roghnú. -
Roghnaigh an chumraíocht cuaille.
Deimhnigh an dteastaíonn 1P, 1P+N, 2P, 3P, 3P+N, nó cumraíocht eile a fhaigheann tacaíocht ón tsraith táirgí ón tionscadal. -
Caighdeáin agus doiciméid a fhíorú.
Iarr an bhileog sonraí, an fhaisnéis tástála, na deimhnithe, na líníochtaí tríthoiseacha agus na treoracha suiteála. -
Seiceáil comhoiriúnacht an phainéil.
Fíoraigh toisí DIN-iarnród, socrú teirminéil, raon seoltóir, gabhálais, agus spás suiteála atá ar fáil.
- □ Voltas rátáilte deimhnithe
- □ Reatha rátáilte deimhnithe
- □ Fíorú ar acmhainn briste 6kA
- □ Cuar B/C/D roghnaithe de réir ualaigh
- □ Deimhníodh cumraíocht cuaille
- □ Deimhníodh an caighdeán infheidhme
- □ Seiceáileadh toisí agus gléasadh DIN-ráille
- □ Iarrtar doiciméadú deimhnithe agus tástála
- □ Athbhreithníodh an timpeallacht oibriúcháin
- □ Breathnaíodh ar chomhordú le cosaint in aghaidh an tsrutha/iartheachtacha
Botúin Choitianta Roghnúcháin le Seachaint
Fiú nuair a bhíonn na sonraíochtaí bunúsacha le feiceáil i gceart, féadann roinnt botúin fadhbanna a chruthú tar éis na suiteála.
| botún | Fadhb Féideartha | Cleachtadh Níos Fearr |
|---|---|---|
| Roghnú ach amháin ag amperage | Seans nach bhfuil paraiméadair chriticiúla eile ag teacht le chéile | Déan voltas, cuar, toilleadh briste, cuaillí, agus caighdeáin a mheas le chéile |
| Ag glacadh leis go bhfuil gach scoradán 6kA idirmhalartaithe | D'fhéadfadh toisí agus sonraíochtaí feidhmíochta éagsúla a bheith ag táirgí éagsúla | Déan comparáid idir na sonraí iomlána |
| Ag baint úsáide as an cuar turas mícheart | Tuisliú núis nó oiriúnacht iarratais neamhleor | Déan luacháil an t-ionchur ualaigh iarbhír |
| Neamhaird a thabhairt ar an locht a d’fhéadfadh a bheith ann faoi láthair | D'fhéadfadh nach leor an cumas briste | Fíoraigh an leibhéal locht ag an bpointe suiteála |
| Comhordú seoltóra ag breathnú amach | B'fhéidir nach mbeidh an chosaint ag teacht leis an gcóras sreangaithe i gceart | Rátáil MCB a chomhordú le toilleadh seoltóra |
| Cheannach gan doiciméadú | D’fhéadfadh sé go n-éireoidh sé deacair é a cheadú agus a shuiteáil | Iarr doiciméid theicniúla agus chomhlíonta roimh cheannach |
Tá comhordú ceart idir sruth rátáilte, cumas seoltóra, tréith thurais, agus leibhéal locht lárnach do roghnú iontaofa MCB.
Cén Fáth Oibriú Le Monaróir MCB a bhfuil Taithí aige?
Maidir le soláthar mórmhéid, tionscadail OEM, comhpháirtíochtaí dáileacháin, agus déantúsaíocht painéil leictreacha, níl ach breithniú amháin ar cháilíocht an táirge. Teastaíonn sonraíochtaí comhsheasmhacha, táirgeadh cobhsaí, cumarsáid theicniúil fhreagrach, agus doiciméadú a thacaíonn le ceadú tionscadail de dhíth ar cheannaitheoirí freisin.
Shanghai DaDa Electric Co., Ltd.a mheas mar chomhpháirtí déantúsaíochta do chustaiméirí atá ag lorg réitigh mionghearrtha ciorcaid agus táirgí cosanta leictreacha íseal-voltais gaolmhara. I gcás ceannaitheoirí B2B, ba cheart go ndíreodh an mheastóireacht soláthraí is úsáidí ar fhaisnéis theicniúil intomhaiste seachas ar éilimh mhargaíochta amháin.
- Sonraíochtaí táirge soiléire agus paraiméadair theicniúla
- Raonta srutha agus voltais shainithe rátáilte
- Roghanna cumas briste atá ar fáil
- Eolas cuar thurais le haghaidh coinníollacha ualaigh éagsúla
- Líníochtaí táirge agus faisnéis suiteála
- Doiciméadúchán deimhnithe agus comhlíonta is infheidhme
- Nósanna imeachta déantúsaíochta cobhsaí agus rialaithe cáilíochta
- Cumarsáid theicniúil do cheanglais a bhaineann go sonrach le tionscadail
- Tacaíocht OEM/ODM nuair is infheidhme
I gcás allmhaireoirí agus dáileoirí leictreacha, féadfaidh na fachtóirí seo a bheith thar a bheith tábhachtach nuair is gá táirgí a chomhtháthú i gcórais dáileacháin éagsúla nó a dhíol thar mhargaí iolracha.
Ceisteanna Coitianta
Tagraíonn 6kA don acmhainn rátáilte gearrchiorcaid faoi na coinníollacha tástála is infheidhme. Seasann sé do 6,000 aimpéar agus níor cheart é a mheascadh le gnáth-sruth rátáil an MCB.
Braitheann an oiriúnacht ar an sruth gearrchiorcaid ionchasach, voltas an chórais, an sruth rátáilte, tréith turas, cumraíocht cuaille, coinníollacha suiteála, agus na rialacháin is infheidhme. Ba cheart an sruth locht atá ar fáil a sheiceáil roimh an scoradán a roghnú.
Déanann an dá uimhir cur síos ar pharaiméadair éagsúla. Is rátáil acmhainneachta briste é 6kA, agus is luach reatha rátaithe é 6A. D’fhéadfadh go mbeadh sruth rátáil 6A agus cumas briste 6kA ag scoradán.
Sainaithníonn siad tréithe tuislithe meandracha maighnéadacha éagsúla. Faoi IEC 60898-1, baineann B le sruth rátáilte thart ar 3-5 huaire, C le timpeall 5-10 n-uaire, agus D le timpeall 10-20 uair.
Is féidir le sruth tosaigh substaintiúil a bheith ag mótair, agus mar sin d’fhéadfadh tréithe C nó D a bheith oiriúnach ag brath ar an mótar agus ar an gciorcad. Ba cheart go mbreathnódh an roghnú deiridh ar an sruth a thosú, ar an bhfaisnéis reatha, ar bhac cábla, agus ar chomhordú le gléasanna cosanta eile.
Ní go huathoibríoch. Má sháraíonn an sruth gearrchiorcad ionchasach cumas briste rátáilte an scoradáin, d’fhéadfadh sé nach mbeadh feiste 6kA oiriúnach. Ní mór an breaker a roghnú de réir an leibhéal locht agus na ceanglais suiteála is infheidhme.
De ghnáth, ba cheart go n-iarrfadh ceannaitheoirí bileog sonraí mionsonraithe, sonraíochtaí teicniúla, líníochtaí tríthoiseacha, treoracha suiteála, doiciméid tástála nó deimhniúcháin is infheidhme, agus caighdeáin táirgí ábhartha. D’fhéadfadh doiciméid bhreise a bheith ag teastáil ó cheanglais a bhaineann go sonrach le tionscadal.
Féadfaidh comhsheasmhacht idir baisceanna táirgthe, inrianaitheacht, doiciméadacht theicniúil, rialú cáilíochta, cumas seachadta, agus tacaíocht theicniúil iar-díolacháin difear suntasach a dhéanamh ar chostas iomlán agus ar iontaofacht tionscadal leictreach B2B.
